一、主要用途與適用范圍

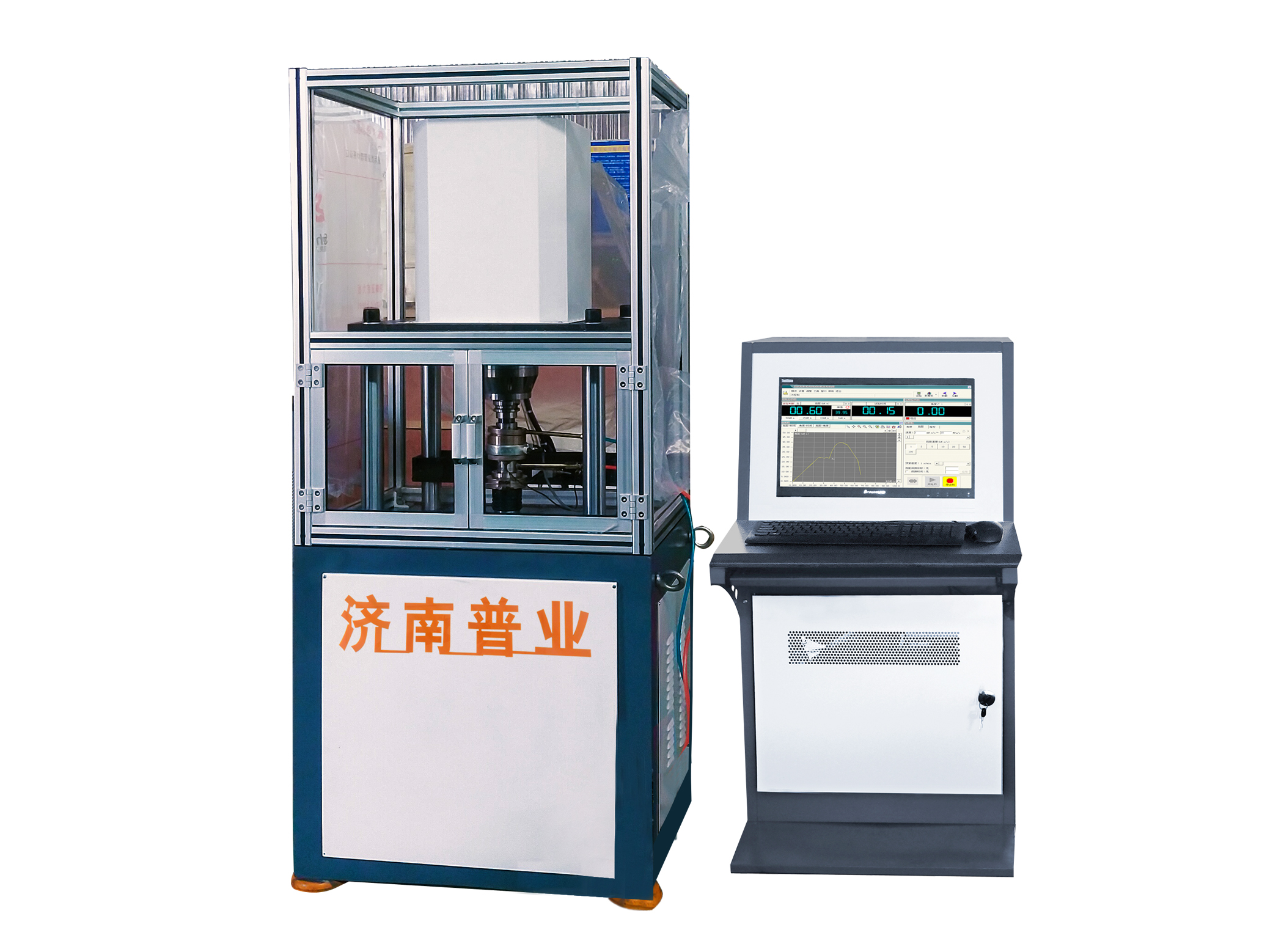

該試驗機是根據用戶的試驗要求而研制開發的巖石高速（端面）摩擦磨損試驗機，主要用來對施加軸向試驗力的巖石端面摩擦副在極高的轉速下對試樣材料及其表面摩擦磨損特性的研究。調查試樣摩擦發熱促進斷層帶內部反應、溶解現象的效果等，為再現地震時，地下深部的巖石斷層大幅度偏離時的現象，高速摩擦試驗測試，測定試樣面的摩擦性質。另外用戶也可自行按照該機的摩擦副安裝接口尺寸開發其他形式的摩擦副進行摩擦磨損的基理研究以及試驗方法的研究等。

二、主要規格、技術參數和技術指標

1.轉速：1~2000r/min，無級變頻可調，

2.主軸轉速示值準確度：

2.1  100r/min以上主軸轉速誤差不大于：±5r/min

2.2  100r/min以下主軸轉速誤差不大于：±1r/min

3.垂直載荷：10kN；

4.垂直載荷工作范圍：1% ~ 100%F.S；

5.扭矩：50N/m（瞬間：119 N/m）；

6.時間顯示與控制范圍：1s-9999s；

7.試樣尺寸：φ25mm（可定制其它尺寸）

8.溫度測量范圍：室溫~500℃，誤差范圍為±2℃，采用移動式非接觸紅外測溫方式（采用USB接口便攜式）；

9.轉速時間要求：轉速2000rpm以上可連續運轉時間不低于1h；

10.試驗運轉過程產生的數據如摩擦力矩、轉速波動、載荷波動、試樣溫度由智能儀表（控制器）進行采集，采樣頻率為≥1Hz，通過計算機進行實時處理，以數據圖表形式給出試驗結果，在同一時間坐標下采用不同顏色給出：載荷——時間、摩擦系數——時間、溫度——時間、轉速——時間四條曲線，并可轉換成相應的“參數—路程曲線”，在計算機屏幕上實時顯示。所有數據由計算機記錄在盤，供查閱和打印，數據可轉換成Excel格式。

11.試驗機主軸控制方式：手動控制    時間控制    轉數控制   摩擦力矩控制；

12.主軸電機額定功率：約7kw；電源：220V

13.試驗機外形尺寸(長×寬×高)(mm) 800×800×1750；

14.試驗機凈重：600kg

三、工作條件

1.在室溫15℃～35℃范圍內；

2.相對溫度≤80%；

3.周圍無振動、無腐蝕性介質和無較強電磁干擾的環境中；

4.在平整穩固的基礎上。
